一、引言

　　在石油化工、制藥、新能源等高危行業中，防爆變送器作為關鍵監測設備，其安全性能直接關系到生產安全與人員生命。上儀集團作為國內工業自動化*域的*軍企業，其防爆變送器系列產品嚴格遵循國家標準與行業規范，通過多重技術手段確保設備在爆炸性氣體環境中的可靠性。本文結合技術標準與實際應用案例，系統解析上儀防爆變送器的安全設計邏輯與實踐價值。

　　二、安全標準體系

　　1. 防爆類型與認*

　　上儀防爆變送器涵蓋隔爆型(Ex d)與本質安全型(Ex ia/ib)兩大類別，均通過國家防爆電氣產品質量監督檢驗中心認*，符合GB 3836系列標準。其中，本質安全型產品需與安全柵配套使用，例如其某型號熱電偶溫度變送器需搭配MTL728安全柵，確保系統總電感量≤2mH、總電容量≤0.06μF，從源頭上限制能量釋放。

　　2. 核心安全參數

　　防護等級：金屬鋁合金壓鑄外殼達到IP67標準，可承受1區、2區爆炸性氣體環境。

　　溫度適應性：工作溫度范圍覆蓋-20℃至80℃，部分型號可擴展至-40℃至150℃，滿足極端工況需求。

　　電氣隔離：輸出信號與電源采用4-20mA+HART協議，支持本質安全回路與非本質安全回路的物理隔離。

　　抗干擾能力：內置AI回波分析技術(如CNN神經網絡)，通過動態閾值調整與多路徑回波抑制算法，消除蒸汽、泡沫等干擾。

　　3. 安裝與維護規范

　　安裝要求：遠離振動源、高溫區及強磁場，引線與端子接觸需謹慎，避免高壓電擊。

　　接地標準：外殼必須接地良好，接地電阻≤4Ω。

　　定期校驗：建議每12個月進行一次零點、滿度校準，并檢查傳感器與電路板連接狀態。

　　三、典型應用案例

　　案例1：硫酸儲罐液位監測

　　場景：化工廠酸儲罐，介質溫度-20℃至80℃，強腐蝕性且伴隨蒸汽干擾。

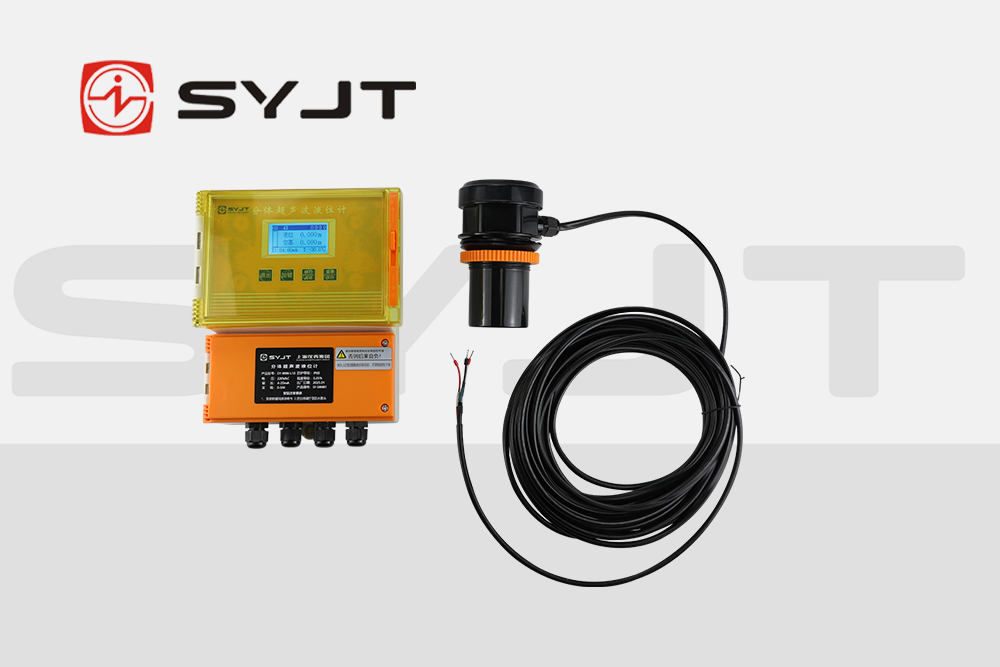

　　解決方案：采用上儀分體式超聲波物位計，量程15m，精度±0.3%。

　　技術亮點：內置PT100傳感器實時修正聲速偏差，支持0.1-3MPa環境壓力動態校準。

　　安裝優化：探頭與罐壁距離≥1.5m，傾斜角度≤5°，避免側壁反射干擾。

　　案例2：LPG儲罐液位-溫度聯鎖控制

　　場景：石化企業液化石油氣儲罐，需滿足-40℃至150℃寬溫范圍測量，且介質易揮發、易燃易爆。

　　解決方案：采用多探頭陣列超聲波物位計，精度達±1mm，支持LoRaWAN無線傳輸。

　　技術亮點：MIMO技術實現3D液面建模，實時監測分層與渦流現象。

　　安全集成：與DCS系統無縫對接，當液位超過閾值時自動觸發聯鎖切斷閥門。

　　案例3：制藥反應釜有機溶劑監測

　　場景：制藥企業反應釜需實時監測有機溶劑液位，避免溢料或干燒風險。

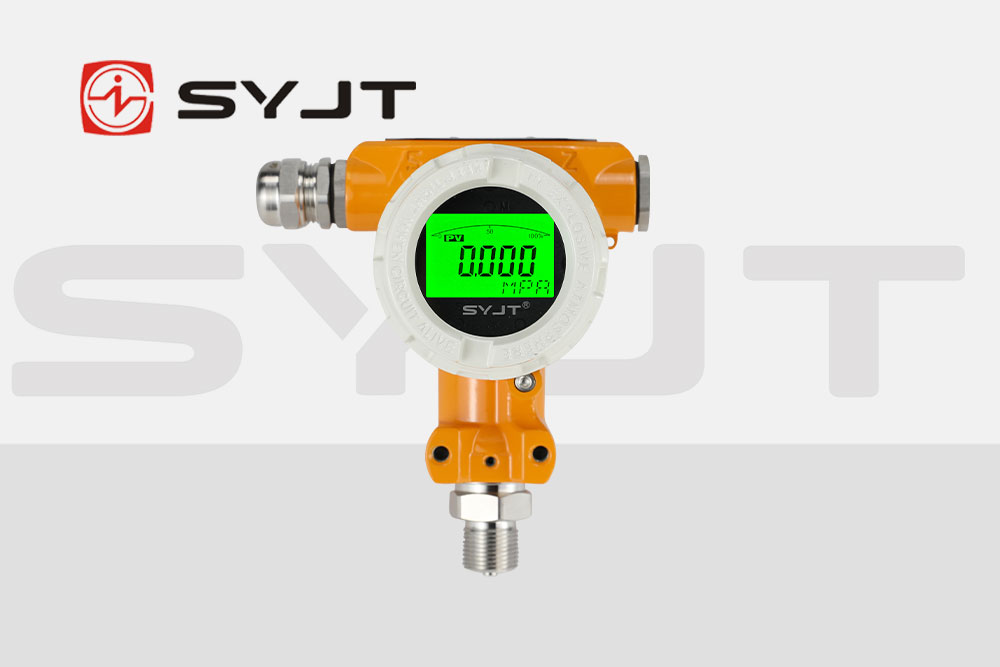

　　解決方案：采用上儀智能型壓力變送器，支持4-20mA+HART協議。

　　技術亮點：功率自適應技術根據介質粘度、密度自動調整發射功率。

　　衛生級設計：符合FDA/EHEDG標準，適用于食品級介質測量。

　　四、常見問題與解決方案

　　1. 輸出異常

　　原因：電源電壓不匹配、負載電阻過大、傳感器與電路板連接故障。

　　處理：檢查電源電壓是否在12V-35V范圍內，負載電阻≤600Ω;使用萬用表檢測傳感器引腳絕緣電阻(≥100MΩ)。

　　2. 通訊故障

　　原因：HART協議配置錯誤、電纜屏蔽層接地不良。

　　處理：重新配置HART地址，確保屏蔽層單端接地。

　　3. 防爆性能失效

　　原因：外殼緊固件缺失、隔爆接合面間隙超標。

　　處理：參照GB 3836.2標準，使用塞尺檢測隔爆接合面間隙(≤0.2mm)。

　　上儀防爆變送器通過嚴格的防爆認*、高精度測量技術與智能化設計，在化工、石化、制藥等*域?qū)崿F(xiàn)了安全與效率的雙重提升。典型案例表明，其產品可有效應對強腐蝕、寬溫范圍、易燃易爆等復雜工況，并通過無線傳輸、聯鎖控制等功能進一步降低事故風險。未來，隨著工業4.0與IIoT技術的融合，上儀防爆變送器將在數字孿生、預測性維護等*域持續創新，為高危行業安全生產提供更可靠的解決方案。
