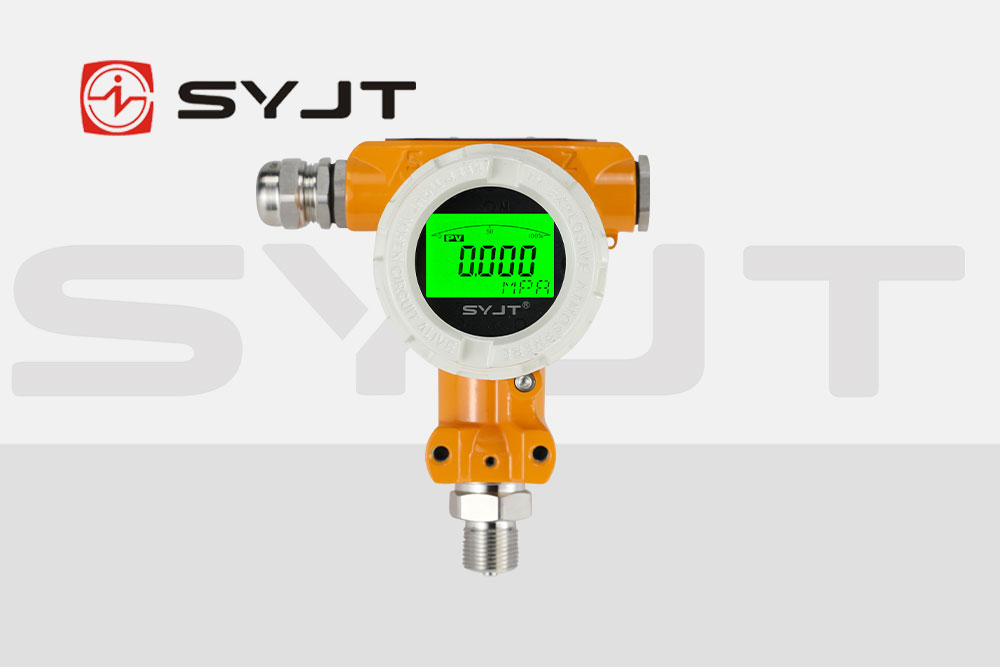

一、安裝位置選擇

　　1. 基礎原則

　　環境穩定性：優先選擇溫度梯度小、波動范圍不超過±5℃的區域，避免陽光直射或熱輻射源。

　　振動控制：安裝點需遠離振動源(如泵、壓縮機)，振動頻率應低于10Hz且振幅小于0.1mm。

　　介質特性適配：

　　液體介質：取壓口開在管道側面(0°~45°夾角)，變送器安裝于取壓口下方，防止氣體滯留。

　　氣體介質：取壓口位于管道頂部，變送器裝于取壓口下方，避免液體侵入。

　　蒸汽介質：取壓口開在管道頂部或側面，變送器裝于取壓口下方，確保冷凝液回流。

　　2. 特殊工況要求

　　高溫介質：需加裝緩沖管(盤管)并注入適量水，防止蒸汽直接接觸傳感器。

　　腐蝕性介質：采用耐腐蝕材質(如316L不銹鋼)的引壓管，并設置隔離裝置。

　　防凍需求：冬季室外安裝需配備電伴熱帶或蒸汽伴熱，維持引壓管溫度在5℃以上。

　　二、布線規范

　　1. 電纜選型與連接

　　電壓匹配：

　　24V DC電源：使用三芯屏蔽電纜(如RVVP 3×1.5mm2)。

　　220V AC電源：采用四芯屏蔽電纜(如RVVP 4×1.5mm2)。

　　信號與電源分離：信號線與電源線間距≥30cm，避免交叉干擾。

　　屏蔽層處理：屏蔽層單端接地(接儀表端)，接地電阻≤4Ω。

　　2. 接線端子操作

　　電源端子：紅色接正極(+)，黑色接負極(-)，嚴禁反接。

　　信號端子：藍色為信號輸出，黃色為公共端(COM)。

　　防爆型儀表：接線后需緊固密封螺帽，確保防護等級達IP67。

　　3. 走線要求

　　穿管保護：電纜需穿金屬管或柔性管，管徑≥電纜外徑的1.5倍。

　　彎曲半徑：電纜*小彎曲半徑≥6倍外徑，避免損傷絕緣層。

　　防潮處理：室外接線需加裝防水接頭，并涂抹硅膠密封。

　　三、防護措施

　　1. 機械防護

　　外殼防護：變送器外殼需接地，接地線截面積≥2.5mm2。

　　防沖擊設計：在振動環境中，使用橡膠減震墊或彈簧支架固定。

　　防塵措施：安裝防塵罩，防護等級需達IP65。

　　2. 環境防護

　　散熱設計：

　　水平安裝時，變送器外殼朝下，延長頸裸露≥50mm。

　　高溫環境(>80℃)需加裝散熱片或強制風冷。

　　保溫處理：

　　測量低溫介質時，引壓管需包裹保溫材料(如巖棉)，厚度≥20mm。

　　保溫層不得覆蓋變送器外殼及延長頸。

　　3. 過程防護

　　防堵設計：

　　液體介質：安裝沉降器或過濾器，過濾精度≥50μm。

　　氣體介質：設置氣液分離器，分離效率≥99%。

　　防腐蝕：

　　引壓管材質：316L不銹鋼或哈氏合金C-276。

　　定期清洗：每3個月用清洗劑(如檸檬酸)沖洗引壓管。

　　四、安裝后檢查

　　密封性測試：施加1.5倍*大工作壓力，保壓10分鐘，泄漏率≤0.1mL/min。

　　零點校準：在無壓力狀態下，調整零點偏移≤±0.1%。

　　功能驗*：通過HART手持器讀取測量值，與標準壓力表對比，誤差≤±0.5%。

　　五、維護建議

　　定期巡檢：每6個月檢查一次接線端子緊固情況及防腐層完整性。

　　故障排查：

　　壓力指示異常：檢查引壓管是否堵塞或泄漏。

　　信號波動：排查電磁干擾源(如變頻器)并加裝濾波器。

　　本指南基于上儀集團產品特性編制，適用于壓力、溫度、流量等變送器安裝。實際安裝需結合現場工況及產品說明書執行。
