一、高溫高壓場景對液位變送器的核心挑戰

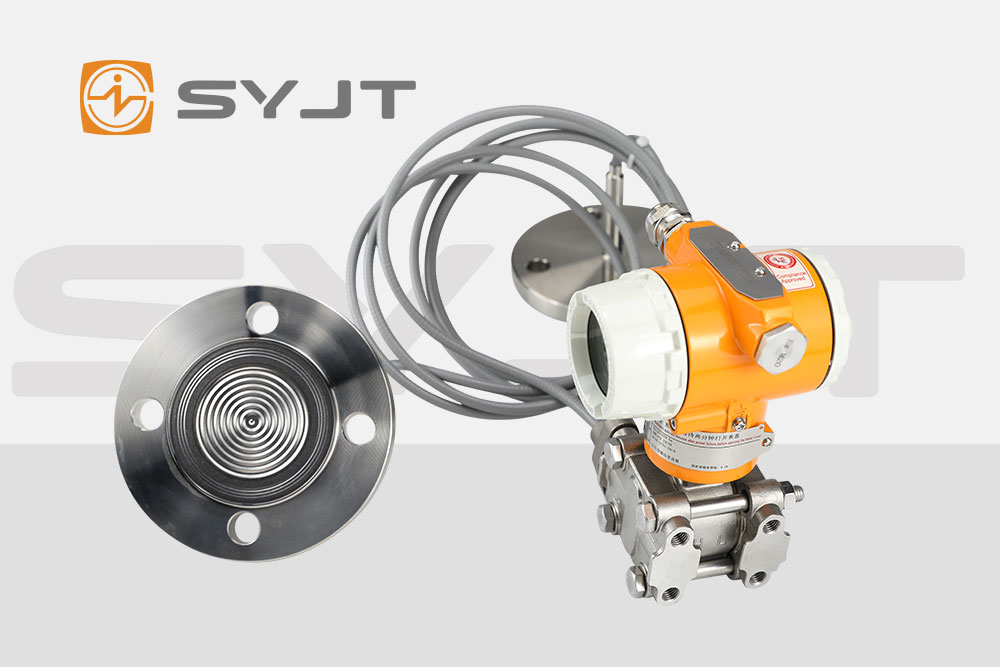

　　在化工、煉油、電力等行業的反應釜、熱高壓分離器等設備中，高溫(200-400℃)、高壓(12-22MPa)以及介質腐蝕性(如含硫化氫、氫氟酸、氯離子等)是液位測量的主要挑戰。雙法蘭液位變送器通過隔離膜片與毛細管填充液傳遞壓力信號，需重點解決以下問題：

　　材料耐溫耐壓性：膜片、法蘭及毛細管需承受高溫高壓而不發生蠕變或破裂。

　　填充液穩定性：填充液需在高溫下保持低揮發性、低膨脹系數，避免因熱脹冷縮導致測量誤差。

　　抗腐蝕性能：介質中的腐蝕性成分(如Cl?、F?)可能加速膜片材料腐蝕，需針對性選擇耐蝕材質。

　　響應時間：高溫下填充液黏度變化可能影響壓力傳導速度，需優化毛細管內徑與長度。

　　二、選型關鍵技術參數與策略

　　1. 膜片材質選擇

　　基礎材質：316L不銹鋼適用于大多數工況，但需加厚處理以增強抗腐蝕性。例如，某加氫裝置熱高壓分離器中，介質含氫氣、硫化氫及少量氫氟酸，選用316L加厚鍍金膜片。

　　特殊工況材質：

　　氫滲透環境：鍍金膜片可有效減緩氫分子滲透，延長使用壽命。

　　強酸介質：哈氏合金(如C-276)或鉭膜片適用于含氯離子或氟離子的介質。

　　堿性介質：蒙乃爾合金(Monel 400)適用于氫氧化鈉等堿性環境。

　　2. 填充液類型與溫度適配

　　普通硅油(DC200)：適用溫度-40~205℃，適用于一般高溫工況。

　　高溫硅油(DC704)：適用溫度0~316℃，適用于加氫裝置等極端高溫場景。

　　寬溫硅油(如Syltherm 800)：適用溫度-40~316℃，適用于北方冬季低溫與夏季高溫交替的工況。

　　真空適用型填充液：如真空脫氣油，適用于接近**真空的工況，避免氣體膨脹導致膜片破損。

　　3. 毛細管設計優化

　　長度與內徑：

　　毛細管長度不宜超過15米(SH/T3005—2016規范要求)，以減少響應時間與熱脹冷縮誤差。

　　內徑選擇需平衡響應時間與熱膨脹影響：普通硅油可選1.1mm，高溫硅油可選1.9mm。

　　雙等邊配置：兩根毛細管長度、內徑及填充液類型需完全一致，以抵消環境溫度變化引起的測量誤差。

　　伴熱與絕熱：在寒冷地區(如中國東北)，需對毛細管進行電伴熱并包裹絕熱材料，確保填充液溫度穩定。

　　4. 法蘭結構與安裝方式

　　平法蘭式：適用于腐蝕性、黏稠或含懸浮物的介質，便于清洗與維護。

　　插入式法蘭：適用于易結晶、高黏度或易沉淀的介質，但需注意膜片破損時無法在線維護。

　　安裝高度：變送器應低于下法蘭口安裝，以減少氣相冷凝對測量的影響。

　　三、采購策略與供應商評估

　　1. 供應商資質與案例驗*

　　行業認*：優先選擇通過ISO 9001、ATEX(防爆認*)、NACE MR0103(抗硫化氫腐蝕認*)等國際認*的供應商。

　　典型案例：要求供應商提供高溫高壓工況下的成功應用案例，如加氫裝置、裂解爐等場景的長期運行數據。

　　2. 技術參數對比與定制化服務

　　參數表對比：制作詳細的技術參數對比表，包括膜片材質、填充液類型、毛細管規格、溫度壓力范圍等。

　　定制化能力：評估供應商能否根據工況提供定制化解決方案，如特殊膜片鍍層、非標法蘭連接等。

　　3. 成本與生命周期管理

　　初始成本：高溫高壓型雙法蘭變送器價格通常為普通型的1.5-2倍，需權衡性能與預算。

　　維護成本：優先選擇模塊化設計產品，便于在線更換膜片或填充液，減少停機損失。

　　備件庫存：與供應商協商建立關鍵備件(如膜片、填充液)的快速供應機制，縮短維修周期。

　　四、實際應用案例與經驗總結

　　案例1：加氫裝置熱高壓分離器液位測量

　　工況：設計壓力22MPa，設計溫度350℃，介質含氫氣、樹脂油、硫化氫及少量氫氟酸。

　　選型方案：

　　膜片：316L加厚鍍金，厚度2mm。

　　填充液：DC704高溫硅油。

　　毛細管：雙等邊配置，長度10米，內徑1.9mm，外覆電伴熱帶。

　　運行效果：連續運行3年無泄漏，測量誤差≤0.2%，滿足DCS控制要求。

　　案例2：北方煉油廠常減壓塔液位測量

　　工況：冬季環境溫度-25℃，夏季35℃，介質為減二線油(溫度120℃，操作壓力1.4MPa)。

　　選型方案：

　　膜片：316L不銹鋼。

　　填充液：Syltherm 800寬溫硅油。

　　毛細管：雙等邊配置，長度8米，內徑1.1mm，外覆硅酸鋁絕熱層。

　　運行效果：冬季無需額外伴熱，測量穩定性?xún)?yōu)于普通硅油配置，年維護成本降低40%。

　　五、總結與展望

　　在高溫高壓場景下，上儀雙法蘭液位變送器的選型需以“材料適配性、溫度穩定性、抗腐蝕性”為核心原則，結合工況特點優化毛細管設計與安裝方式。采購過程中應注重供應商的技術實力與案例驗*，通過定制化服務與生命周期管理降低總擁有成本(TCO)。未來，隨著高溫合金材料與納米填充液技術的發展，雙法蘭變送器將進一步拓展其在超臨界流體、核電等極端工況中的應用邊界。
