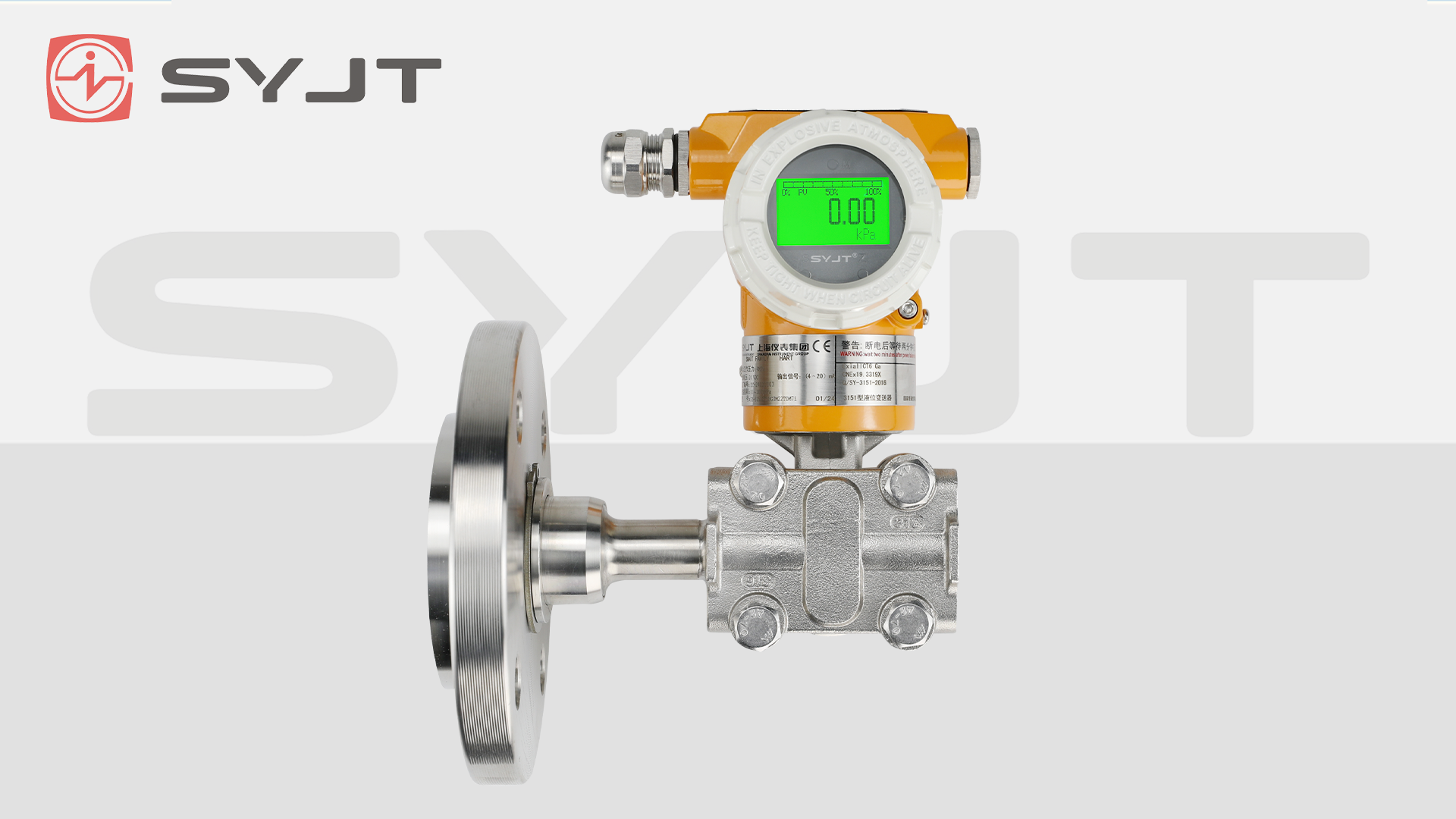

差壓變送器作為工業自動化控制中的核心設備，其測量準確性直接影響工藝參數的穩定性。本文基于上儀集團**技術規范及行業實踐，系統梳理差壓變送器校準的關鍵步驟、技術要點及注意事項，為現場工程師提供可落地的操作指南。

　　一、校準前準備：工具與環境雙重保障

　　工具配置

　　標準設備：需配備0.05級數字壓力校驗儀、精密壓力表(量程覆蓋被檢表1-1.5倍)、HART通信器、多功能校準儀。

　　連接件：1/4" NPT接頭、三通閥組、排氣堵頭、硅膠管(耐壓≥10MPa)。

　　防護裝備：防靜電手環、絕緣膠帶、防護眼鏡。

　　環境要求

　　溫度：20±5℃，濕度≤75%RH，避免陽光直射。

　　振動控制：校準臺需安裝減震墊，遠離壓縮機等強振源。

　　電磁干擾：關閉手機等無線設備，校準儀與變送器間距≥0.5m。

　　二、校準實施：五步閉環法

　　1. 外觀與密封性檢查

　　目視檢查：膜片無腐蝕、螺紋無損傷、接線端子無氧化。

　　密封測試：向變送器加壓至量程上限，穩壓15分鐘，壓力降≤0.2%FS。

　　2. 零點與量程校準

　　零點校準：

　　關閉正負壓閥，打開平衡閥，排氣堵頭接標準大氣壓。

　　調節零點電位器，使輸出電流穩定于4.000±0.008mA。

　　量程校準：

　　施加滿量程壓力(如100kPa)，調節量程電位器至20.000±0.016mA。

　　重復零點校準步驟，消除量程調整對零點的耦合影響。

　　3. 分段線性度驗*

　　壓力點設置：按0%、25%、50%、75%、****量程分五段加壓。

　　數據記錄：壓力點標準壓力值實際輸出電流允許誤差

　　0%0kPa4.000mA±0.016mA

　　25%25kPa8.000mA±0.016mA

　　50%50kPa12.000mA±0.016mA

　　75%75kPa16.000mA±0.016mA

　　****100kPa20.000mA±0.016mA

　　超差處理：若某點誤差超限，需微調線性電位器，并重新校準全量程。

　　4. 回程誤差測試

　　正向行程：從0%升至****，記錄各點輸出。

　　反向行程：從****降至0%，記錄各點輸出。

　　計算回差：取同一壓力點正反向行程輸出差值的***，要求≤0.02mA。

　　三、智能變送器特殊校準流程

　　4-20mA微調

　　使用HART通信器進入"Trim"菜單，執行D/A轉換器零點與滿量程微調，無需外部壓力源。

　　全程微調

　　連接標準壓力源，通過HART通信器執行"Full Trim"，使數字讀數與實際壓力值吻合。

　　重定量程

　　輸入實際壓力值，由變送器自動完成量程參數的閉環校準。

　　四、現場校準優化方案

　　五閥組應用

　　關閉正負壓閥，打開平衡閥及校驗閥，通過壓力源直接校準，避免導壓管拆卸。

　　靜壓誤差檢查

　　在滿量程壓力下，記錄輸出值;泄壓至零后，觀察輸出變化量，要求≤0.05%FS。

　　溫度補償修正

　　記錄校準環境溫度，若偏離20±5℃，按設備溫度系數(如0.002%/℃)修正輸出值。

　　五、校準后處理與報告

　　數據記錄

　　填寫校準記錄表，包含日期、設備型號、校準點、標準值、實測值、誤差分析。

　　合格判定

　　基本誤差≤±0.08%FS，回程誤差≤±0.04%FS，線性度偏差≤±0.05%FS。

　　標識管理

　　合格設備粘貼綠色校準標簽，注明有效期至2026年5月;不合格設備需隔離并啟動維修流程。

　　六、安全與維護規范

　　操作防護

　　穿戴防靜電服、護目鏡，避免介質噴濺。

　　設備保養

　　清潔正負壓室，檢查膜片完整性，更換老化密封圈。

　　周期管理

　　建議每6個月進行一次預防性校準，關鍵工藝點變送器縮短至3個月。

　　通過標準化校準流程與智能化工具的結合，可顯著提升差壓變送器的測量可靠性。上儀集團技術團隊建議，企業應建立變送器全生命周期管理檔案，結合預防性維護與數字化校準技術，為工業過程控制提供堅實保障。
