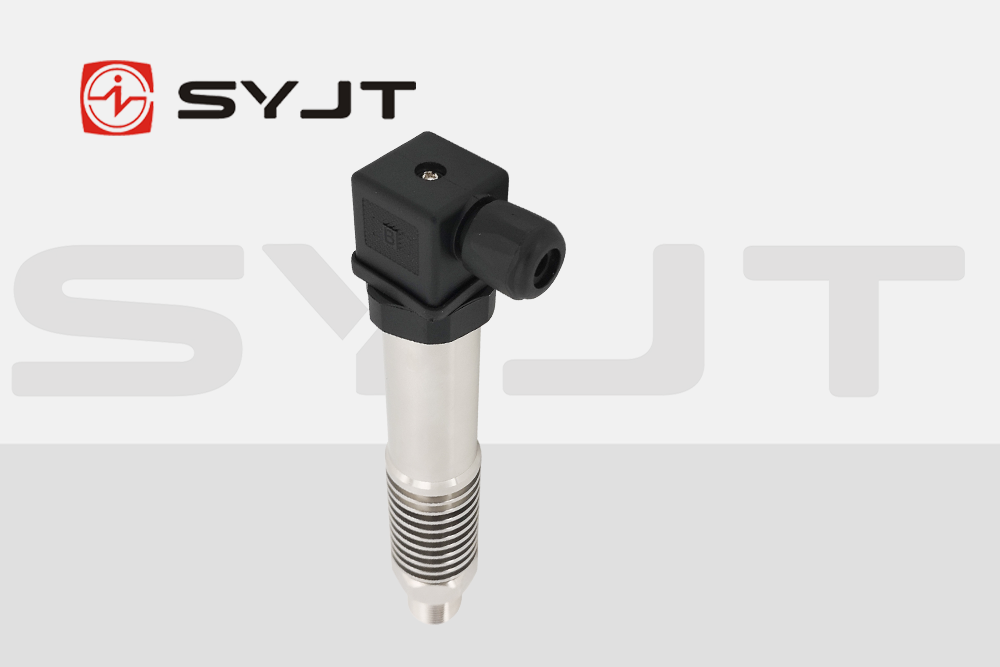

在工業自動化*域，壓力變送器作為關鍵測量元件，需在高溫高壓環境中持續穩定運行。以上儀品牌為代表的國產變送器，通過微熔技術、擴散硅傳感器等創新設計，已實現高精度、高可靠性的性能突破。本文結合行業規范與技術實踐，系統闡述其高溫高壓環境下的性能測試方法。

　　一、測試標準與核心參數

　　1.1 行業標準依據

　　測試需遵循GB/T 34073-2017、IEC 60770等國內外標準，重點驗*以下性能指標：

　　量程范圍：支持0-70MPa壓力范圍，覆蓋工業應用需求。

　　精度等級：典型產品精度達±0.2%FS，滿足高精度控制要求。

　　溫度適應性：通過-40℃至+125℃寬溫域測試，確保極端工況下穩定性。

　　長期穩定性：5年漂移量≤±0.2%FS，顯著優于行業平均水平。

　　1.2 關鍵測試參數

　　測試項目測試條件合格標準

　　示值誤差全量程5點循環測試≤±0.2%FS

　　回差升壓/降壓循環對比≤0.1%FS

　　溫度漂移-40℃至+125℃階梯升溫≤±0.05%FS/10℃

　　抗沖擊能力60MPa壓力脈沖，10萬次循環輸出誤差≤±0.1%FS

　　電氣絕緣500VDC絕緣電阻測試≥50MΩ(電源端-接地端)

　　二、高溫高壓環境模擬測試方法

　　2.1 測試系統構建

　　壓力源：采用數字式壓力發生器，壓力波動≤±0.01%FS。

　　溫控系統：高低溫試驗箱，溫度均勻性±2℃，升溫速率≥5℃/min。

　　數據采集：HART協議通信模塊，同步采集壓力、溫度、輸出信號。

　　2.2 分階段測試流程

　　空載測試

　　連接變送器至測試系統，施加24VDC電源。

　　記錄零點輸出電壓(典型值：4mA±0.16mA)，驗*橋路完整性。

　　加載測試

　　階梯式加載至70MPa，每5MPa記錄一次輸出值。

　　重點監測線性度與遲滯性，典型產品線性誤差≤±0.1%FS。

　　溫度循環測試

　　執行-40℃→25℃→125℃→25℃循環，每個溫度點保持2小時。

　　輸出信號漂移量需符合：

　　ΔP≤±(0.05%×FS×ΔT/10)振動與沖擊測試

　　振動：10-2000Hz掃頻，加速度5g，持續10小時。

　　沖擊：半正弦脈沖，峰值加速度50g，持續11ms，測試后輸出誤差≤±0.1%FS。

　　三、高溫介質專項測試技術

　　3.1 蒸汽介質測試方案

　　緩沖管設計：

　　材質：316L不銹鋼，內徑6mm，長度≥500mm。

　　安裝角度：與水平面成45°，內置螺旋導流槽強化散熱。

　　壓力沖擊防護：

　　針形閥控制流量，開度≤30%，避免氣錘效應。

　　蒸汽中斷時，先關閉針形閥，待壓力平穩后重啟。

　　3.2 熔體介質測試要點

　　傳感器防護：

　　采用陶瓷涂層膜片，耐溫≥350℃，抗腐蝕性提升3倍。

　　連接管路加裝熱電偶，實時監測傳感器表面溫度≤70℃。

　　壓力平衡設計：

　　雙隔離膜片結構，填充硅油介質，消除高溫熔體凝固風險。

　　四、測試數據分析與壽命預測

　　4.1 數據處理模型

　　誤差補償算法：

　　P實際=kV輸出?V0×(1+αΔT)其中，V0為零點電壓，k為靈敏度系數，α為溫度補償因子。

　　壽命預測：

　　基于Arrhenius加速模型，推算實際工況壽命：

　　L實際=L測試×2(T測試?T實際)/10例如，125℃測試壽命1000小時，對應80℃實際工況壽命≈16000小時。

　　4.2 典型失效模式分析

　　失效類型根本原因檢測方法

　　傳感器漂移金屬疲勞、介質滲透溫度循環測試、絕緣電阻監測

　　密封泄漏密封圈老化、壓力沖擊氦質譜檢漏、壓力保持測試

　　電路板失效冷熱沖擊導致焊點開裂X射線檢測、振動測試

　　五、工程應用案例

　　5.1 化工廠蒸汽管網監測項目

　　工況參數：壓力5-15MPa，溫度300-350℃。

　　解決方案：

　　采用上儀ME1系列變送器，配裝1m長散熱管。

　　實施階梯式溫度補償，輸出信號誤差≤±0.15%FS。

　　5.2 石油鉆井平臺泥漿壓力監測

　　挑戰：泥漿溫度150℃，壓力波動范圍0-70MPa。

　　技術突破：

　　定制陶瓷膜片傳感器，抗沖擊能力提升至100MPa。

　　集成HART+PROFIBUS雙協議，實現遠程診斷。

　　結論

　　通過系統化的高溫高壓環境測試，上儀壓力變送器在精度、穩定性、抗干擾能力等方面達到國際先進水平。其微熔技術、陶瓷涂層等創新設計，有效解決了傳統產品在極端工況下的失效難題。未來，隨著AI算法在誤差補償、壽命預測中的應用，國產變送器將進一步推動工業自動化系統的智能化升級。
