在工業自動化*域，液位測量是保障生產安全與效率的核心環節。作為國內液位測量技術的*軍企業，上海自動化儀表股份有限公司(以下簡稱“上儀”)研發的雙法蘭液位變送器，憑借其獨特的差壓測量原理與適應性設計，成為跨行業液位監測的通用解決方案。本文將從技術原理出發，解析該設備如何通過結構創新與材料適配，實現從石油化工到食品飲料的多元化行業覆蓋。

　　一、技術核心：差壓測量原理的適應性突破

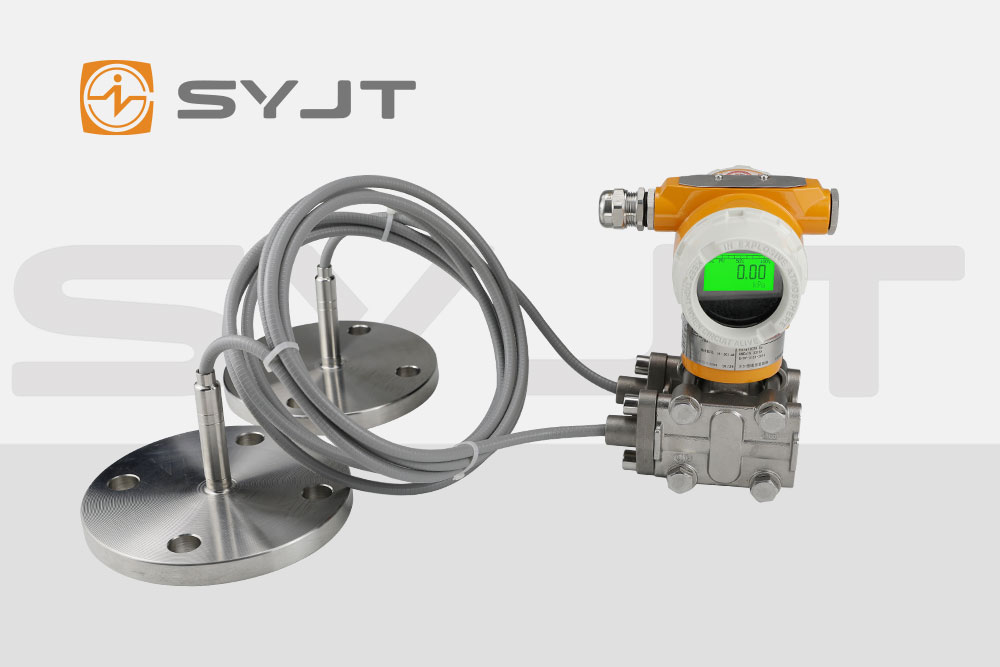

　　雙法蘭液位變送器的核心基于靜壓差測量原理。設備通過高壓側法蘭(接觸液相)與低壓側法蘭(接觸氣相)分別采集容器頂部與底部的壓力，兩者差值(ΔP = ρgh)直接反映液位高度。這一原理的突破性在于：

　　隔離式測量設計

　　法蘭膜盒與變送器主體通過充填硅油的毛細管連接，形成物理隔離層。介質壓力通過硅油傳遞至傳感器，避免直接接觸導致的腐蝕或堵塞問題。例如，在強酸環境或高黏度介質中，硅油隔離層可有效延長設備壽命。

　　雙法蘭結構優勢

　　相較于傳統單法蘭或引壓管式變送器，雙法蘭設計消除了引壓管凍結、堵塞的風險，尤其適用于低溫儲罐或含固體顆粒的介質。其緊湊型結構更適應密閉容器與真空系統的安裝需求。

　　智能信號處理技術

　　上儀變送器內置高精度壓阻傳感器與數字補償算法，可自動修正溫度、介質密度變化對測量的干擾。例如，在高溫裂解爐中，設備能通過實時溫度補償確保液位數據的準確性。

　　二、材料科學：跨行業適配的關鍵支撐

　　針對不同行業的介質特性，上儀通過材料組合創新實現設備適配：

　　石油化工行業：耐腐蝕與高溫耐受

　　在油罐區與加氫裝置中，設備采用哈氏合金C-276膜片與聚四氟乙烯(PTFE)密封，可長期抵御氫氟酸、濃硫酸等強腐蝕性介質。同時，高溫硅油填充技術使設備能在300℃以上環境中穩定運行。

　　食品飲料行業：衛生級與低遷移設計

　　針對食品級應用，上儀開發316L不銹鋼膜盒與FDA認*硅油，確保無重金屬析出風險。設備表面拋光處理達到Ra≤0.4μm標準，滿足CIP(就地清洗)與SIP(蒸汽滅菌)工藝要求。例如，在啤酒發酵罐中，設備可承受121℃高溫蒸汽消毒而不影響密封性能。

　　制藥行業：防交叉污染結構

　　藥液儲罐監測需避免介質殘留。上儀采用無死角法蘭設計與可拆卸膜盒結構，配合快速接頭實現在線清洗(CIP)。例如，在抗生素生產中，設備能通過SIP驗*，確保無菌環境符合GMP規范。

　　三、行業適配：從極端工況到精密控制的通用性

　　1. 石油化工：極端工況下的可靠性

　　在煉油裝置中，雙法蘭變送器需應對高壓(達40MPa)、高溫(達500℃)及強腐蝕性介質。上儀通過以下技術實現適配：

　　膜片厚度優化：針對高壓環境，采用0.5mm厚哈氏合金膜片，兼顧強度與靈敏度。

　　雙層密封結構：法蘭接口采用金屬-金屬密封與O型圈雙重防護，防止氫氣泄漏。

　　防爆認*：設備通過Ex d IIC T6防爆認*，滿足Zone 1危險區域使用要求。

　　2. 食品飲料：衛生與效率的平衡

　　在乳制品加工中，液位控制需兼顧衛生標準與生產效率。上儀解決方案包括：

　　快裝式法蘭：采用Tri-Clamp衛生接頭，實現分鐘級拆裝，減少停機時間。

　　低量程漂移設計：通過硅油粘度優化，將溫度引起的量程漂移控制在±0.1%/10℃以內。

　　無線HART協議：支持遠程校準與診斷，減少人工干預風險。

　　3. 制藥行業：精準控制與合規性

　　在生物反應器液位監測中，上儀設備通過以下設計滿足制藥行業嚴苛要求：

　　微壓差測量：采用0.1%FS精度的壓阻傳感器，實現毫米級液位控制。

　　材料可追溯性：提供3.1認*材料報告，確保符合USP Class VI生物相容性標準。

　　數據完整性：內置審計追蹤功能，符合FDA 21 CFR Part 11電子記錄規范。

　　四、技術演進：從測量工具到智能節點

　　隨著工業4.0發展，上儀雙法蘭變送器正從單一測量設備向智能節點升級：

　　邊緣計算能力：內置液位趨勢分析算法，可預判溢流或抽空風險。

　　多參數融合：集成溫度、密度補償功能，實現質量流量間接測量。

　　數字孿生支持：提供設備數字模型，助力工廠數字化改造。

　　上儀雙法蘭液位變送器的技術突破，本質上是測量原理通用性與行業適配深度的平衡藝術。通過差壓測量核心技術的持續優化，以及材料科學、密封工藝、智能算法的協同創新，該設備成功跨越石油化工的高溫高壓、食品飲料的衛生嚴控、制藥行業的合規精密三大門檻。未來，隨著納米傳感器與無線通信技術的發展，雙法蘭變送器將進一步向微型化、自診斷方向演進，持續鞏固其在工業液位測量*域的標桿地位。
