在工業自動化*域，液位測量是保障生產安全與效率的核心環節。雙法蘭液位變送器憑借其獨特的設計和卓越的性能，成為高溫、高壓、強腐蝕等復雜工況下的**測量設備。本文從技術原理、性能特點及采購要點三個維度，系統解析上儀雙法蘭液位變送器的技術優勢，為工業用戶提供科學選型依據。

　　一、技術原理：差壓測量的核心邏輯

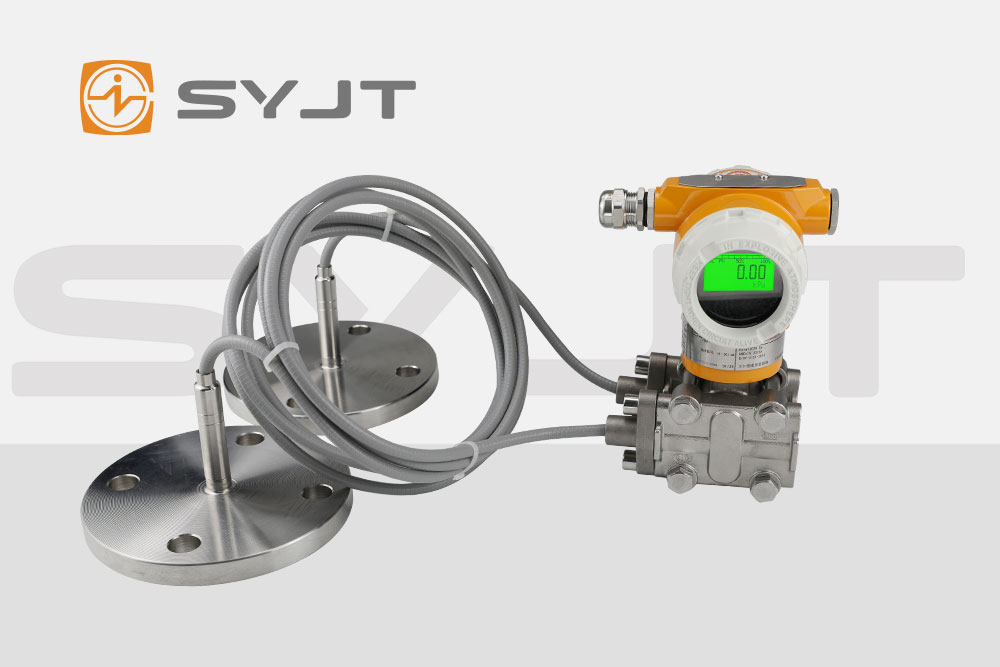

　　雙法蘭液位變送器基于靜壓差原理實現液位測量，其核心結構由雙法蘭膜盒、毛細管、差壓傳感器及信號處理模塊組成。

　　壓力傳遞機制

　　設備通過正負壓側法蘭分別連接容器上下部，形成兩個獨立的壓力采集點。當液位變化時，正壓側法蘭承受的靜壓力(P?=ρgh?+P?)與負壓側法蘭承受的壓力(P?=ρgh?+P?)產生差值(ΔP=P?-P?=ρgΔh)，其中ρ為介質密度，g為重力加速度，Δh為液位高度差。毛細管內填充的硅油作為傳壓介質，將膜盒感知的壓力差無損傳遞至傳感器。

　　傳感器轉換技術

　　上儀采用單晶硅諧振式傳感器，其核心為一對共晶焊接的硅諧振梁。當壓力差作用于膜片時，諧振梁的振動頻率發生線性變化，通過檢測頻率偏移量(Δf∝ΔP)，實現壓力差到電信號的轉換。該技術具有零點穩定性高、溫度漂移小的特點，相比傳統電容式傳感器，抗干擾能力提升3倍以上。

　　信號處理與輸出

　　原始電信號經放大、濾波后，通過微處理器進行溫度補償、線性修正及HART協議數字調制，*終輸出4-20mA標準電流信號。HART協議支持雙向數字通信，可實現遠程零點/量程校準、故障診斷及參數配置，顯著降低維護成本。

　　二、性能特點：復雜工況的適應性優勢

　　材料耐腐蝕性

　　法蘭膜盒采用哈氏合金C-276或鉭合金制造，可耐受鹽酸、硫酸、王水等強腐蝕性介質。毛細管與膜盒焊接處采用激光熔覆技術，形成無缺陷密封結構，避免介質滲透導致的傳感器失效。

　　高溫高壓耐受性

　　通過優化膜盒結構設計，上儀設備可承受**400℃介質溫度及32MPa靜壓。散熱片延長段設計有效降低高溫介質對傳感器的影響，確保在煉油、化工等高溫工況下的測量穩定性。

　　抗介質干擾能力

　　針對高粘度、含固體顆粒或易結晶介質，雙法蘭結構通過隔離膜片將介質與傳感器物理隔離，避免引壓管堵塞問題。硅油傳壓介質具有化學惰性、低凝固點特性，可在-40℃至149℃范圍內保持液態，確保壓力傳遞的連續性。

　　安裝靈活性

　　設備支持平法蘭、插入式法蘭及DN15-DN100標準接口多種安裝方式，可適配球形罐、臥式罐等復雜容器結構。毛細管標準長度3米，彎曲半徑≥50mm，通過角鋼固定防護，適應露天、振動等惡劣環境。

　　三、采購關鍵要素：技術選型與成本優化

　　測量范圍與精度匹配

　　根據工藝需求選擇量程比(通常100:1)，避免“大馬拉小車”導致的精度損失。例如，測量0-10m液位時，應選擇量程上限≥10kPa的設備，而非0-690kPa的通用型號。

　　防爆與防護等級

　　在石油、天然氣等易燃易爆場景，需選擇Exd II BT4-6/Exia II CT5防爆認*型號。戶外安裝時，優先配備IP67防護等級的保溫保護箱，防止雨水、灰塵侵入導致電路故障。

　　智能功能配置

　　優先選購支持HART+RS485雙協議的設備，實現與DCS、PLC系統的無縫集成。內置LCD顯示屏可實時顯示液位百分比、電流值及故障代碼，提升運維效率。

　　全生命周期成本考量

　　盡管雙法蘭變送器初期采購成本較高，但其5年以上免維護設計可顯著降低長期運營成本。選擇提供5年質保、24小時響應服務的供應商，可進一步規避停機風險。

　　上儀雙法蘭液位變送器通過差壓測量原理、單晶硅傳感器技術及模塊化設計，實現了對復雜工況的高適應性測量。在采購過程中，用戶需結合介質特性、安裝環境及智能化需求，綜合評估設備的性能參數與服務保障，以實現安全、高效、經濟的液位監測目標。
