雙法蘭液位變送器作為工業液位測量的核心設備，憑借其抗腐蝕、耐高溫高壓的特性，廣泛應用于石油化工、制藥、電力等*域。其通過差壓原理實現液位測量，但復雜工況下易出現信號波動、顯示偏差等故障。本文從技術原理出發，系統解析常見故障現象及其成因，并提供針對性解決方案。

　　一、工作原理與核心結構

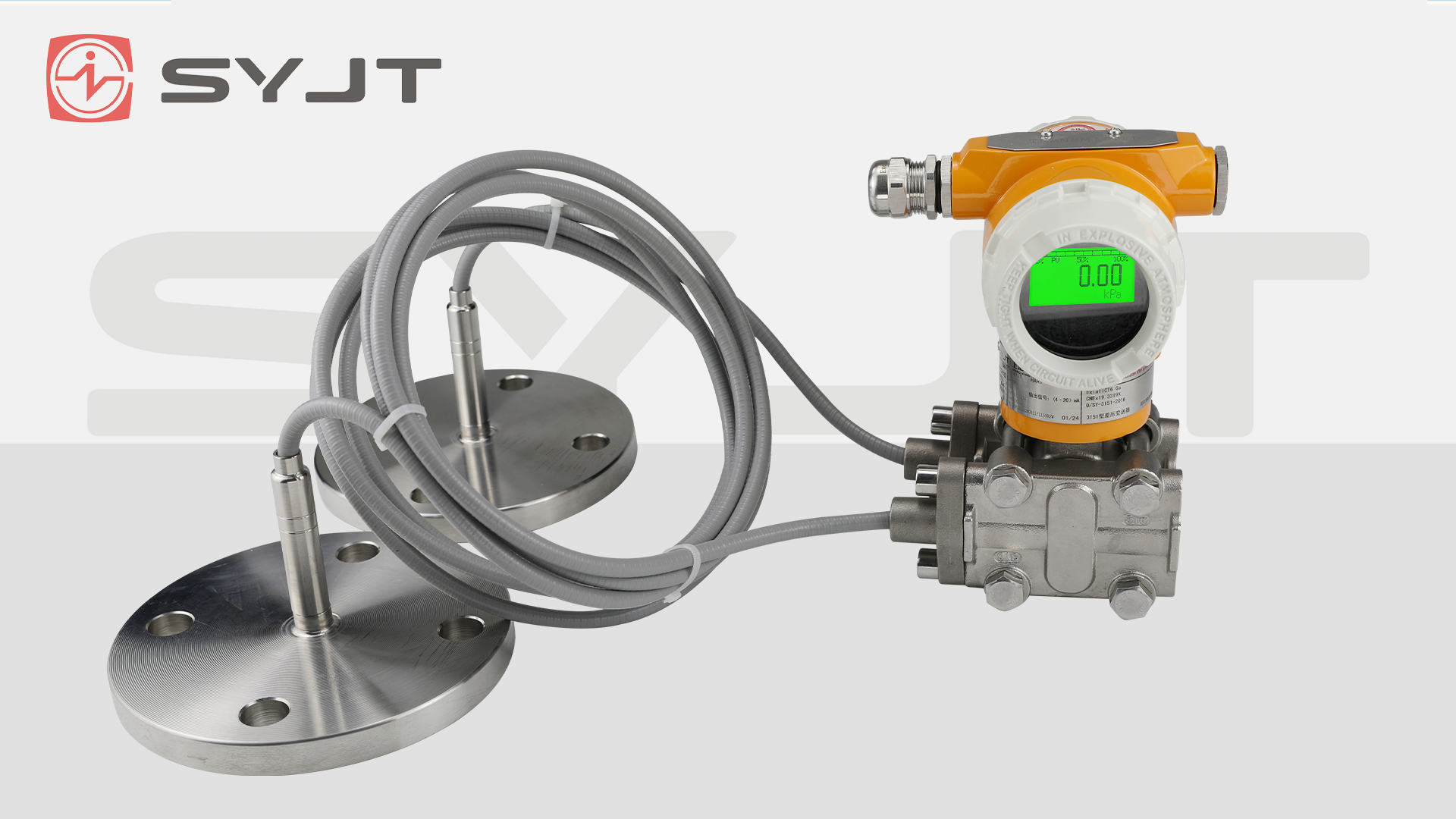

　　雙法蘭液位變送器基于差壓測量原理，通過高壓側(液相)和低壓側(氣相)法蘭膜片感知介質壓力差，經毛細管內填充的硅油傳導至變送器傳感器，*終轉換為4-20mA標準電信號輸出。其核心結構包括：

　　法蘭膜片：直接接觸介質，采用哈氏合金、鉭合金等耐腐蝕材料，通過彈性形變傳遞壓力。

　　毛細管：連接法蘭與變送器，內部填充高穩定性硅油作為壓力傳導介質，需保持等長、捆綁敷設以抵消溫度影響。

　　變送器本體：內置電容式或單晶硅諧振式傳感器，將壓力差轉換為電信號，支持HART協議實現遠程校準與參數調整。

　　二、常見故障現象與技術分析

　　1. 輸出信號不穩定

　　現象：液位顯示值頻繁波動，無法穩定。

　　技術成因：

　　電磁干擾：外部設備(如變頻器、電機)產生的電磁場通過信號線耦合至變送器，破壞4-20mA信號的線性度。

　　膜片污染：介質中的顆粒物、結晶物沉積在膜片表面，阻礙其自由形變，導致壓力傳遞失真。

　　溫度波動：環境溫度驟變使毛細管內硅油黏度變化，壓力傳導速度改變，引發信號延遲或超前。

　　解決方案：

　　采用屏蔽電纜并確保接地良好，遠離強電磁源敷設。

　　定期清潔膜片，使用溫和清潔劑或蒸餾水沖洗，避免腐蝕性化學物質接觸。

　　對毛細管加裝保溫層，控制環境溫度梯度，確保硅油物性穩定。

　　2. 液位顯示偏差

　　現象：測量值與實際液位存在固定偏差(偏高或偏低)。

　　技術成因：

　　零點漂移：傳感器長期運行后，電子元件性能衰減或環境條件變化導致零位基準偏移。

　　介質密度變化：液體溫度、成分改變引起密度波動，而變送器未同步修正密度參數。

　　遷移量設置錯誤：雙法蘭安裝高度差計算失誤，導致差壓-液位轉換公式中的遷移項不準確。

　　解決方案：

　　執行零點校準：關閉上下一次閥，打開平衡閥排空介質，通過手操器或本地顯示模塊重置零位。

　　實時監測介質密度，通過HART協議調整變送器密度參數，或啟用溫度補償功能。

　　重新計算遷移量：根據公式 遷移量=ρ硅油·g·(H低壓側-H高壓側)+ρ介質·g·H法蘭間距，修正變送器內部設置。

　　3. 輸出無信號或信號丟失

　　現象：變送器顯示“斷線”或輸出電流固定在4mA(下限)。

　　技術成因：

　　電源故障：供電電壓低于12V DC或電源模塊損壞，導致變送器無法正常工作。

　　接線松動：信號線、電源線接觸不良或氧化，引發斷路或高阻抗。

　　傳感器損壞：膜片破裂、毛細管泄漏導致硅油流失，壓力傳導中斷。

　　解決方案：

　　使用萬用表檢測電源電壓，確保其在12-45V DC范圍內，必要時更換電源模塊。

　　檢查接線端子，緊固松動螺絲，清除氧化層，重新壓接信號線。

　　觀察法蘭密封處是否有油漬(泄漏跡象)，若硅油缺失需更換整套密封系統。

　　4. 響應遲緩或過度反應

　　現象：液位變化時，變送器輸出延遲或劇烈波動。

　　技術成因：

　　阻尼設置不當：控制系統濾波器參數過小，導致信號對快速變化響應不足;參數過大則引發超調。

　　介質相變：液體沸騰或含氣量過高，使膜片承受的氣液混合壓力不穩定。

　　毛細管機械應力：風吹、振動導致毛細管變形，硅油流動受阻，壓力傳導延遲。

　　解決方案：

　　通過HART協議調整變送器阻尼時間常數，平衡響應速度與穩定性。

　　評估工藝工況，若介質含氣量過高，需改用抗氣蝕型膜片或增加消氣裝置。

　　固定毛細管路徑，使用專用卡箍沿支架捆綁，避免懸垂或摩擦。

　　三、預防性維護策略

　　定期校準：每6個月執行一次零點與量程校準，確保測量精度。

　　環境監控：安裝溫度傳感器，實時監測毛細管周圍環境溫度，避免極端波動。

　　膜片保護：對易結晶介質，選用凸起型膜片設計，減少沉積物附著風險。

　　電氣隔離：為信號線加裝磁環，抑制高頻電磁干擾，提升信號抗噪能力。

　　結語

　　雙法蘭液位變送器的故障診斷需結合差壓原理、材料特性與工藝條件綜合分析。通過理解膜片形變、硅油傳導、溫度補償等核心技術環節，可快速定位信號波動、顯示偏差等問題的根源，并采取針對性維護措施。掌握這些技術要點，將顯著提升設備運行的可靠性與工業液位測量的準確性。
